简介

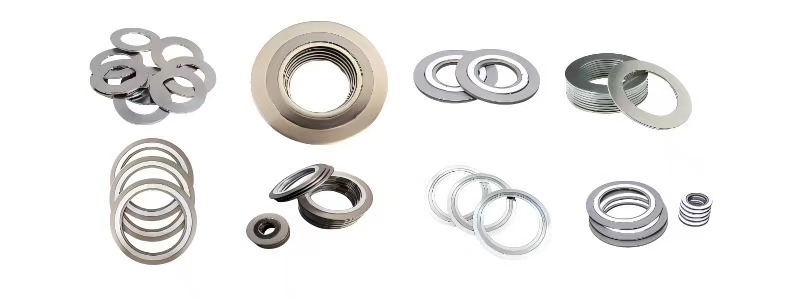

纠葛垫片是一种由金属带与非金属填充质料交替纠葛而成的半金属密封垫片， ，，，，，，兼具金属的强度和非金属的弹性， ，，，，，，应用于高温、高压及侵蚀性介质的法兰密封。。 。。 。
纠葛垫片选型需重点关注：
? 金属带与填充质料的介质兼容性
? 法兰压力品级与结构类型匹配
? 温度波动规模对证料的影响
特殊工况可选。 。。 。
- 带传感器垫片：实时监测密封状态（智能工厂）。。 。。 。
- 波纹金属+石墨垫：超高压（PN1000+）替换计划。。 。。 。
基本结构
| 组成部分 | 质料 | 功效 |
| 金属带 | 304/316不锈钢、钛合金、因科镍（Inconel）等 | 提供机械强度， ，，，，，，对抗压力和温度变形。。 。。 。 |
| 填充质料 | 石墨、PTFE、云母、陶瓷纤维等 | 填充金属带间隙， ，，，，，，增强密封性， ，，，，，，顺应法兰外貌不平整。。 。。 。 |
| 内环（可选。 。。 。 | 金属或非金属 | 避免垫片太过压缩， ，，，，，，定位导向（用于Class 150以上法兰）。。 。。 。 |
| 外环（可选。 。。 。 | 金属 | 增强结构稳固性， ，，，，，，避免纠葛层松散（高压工况常用）。。 。。 。 | |
焦点特征
| 特征 | 说明 |
| 耐高温 | 石墨填充型：-200℃~800℃；；；；；；PTFE填充型：-200℃~260℃。。 。。 。 |
| 耐高压 | *高可达 **Class 2500（PN420）**。。 。。 。 |
| 密封性能 | 通过金属与非金属质料的组合， ，，，，，，实现多道密封屏障。。 。。 。 |
| 抗蠕变 | 金属带提供回弹性， ，，，，，，镌汰恒久受压导致的走漏危害。。 。。 。 |
| 顺应性强 | 可赔偿法兰外貌稍微缺陷（Ra≤6.3μm）。。 。。 。 |
主要类型（按结构分类）
| 类型 | 代号 | 结构特点 | 适用标准 |
| 基本型 | A型 | 无内外环， ，，，，，，仅纠葛部分 | ASME B16.20, EN 1514 |
| 内环型 | B型 | 带金属内环， ，，，，，，增强抗吹出能力 | 适用于Class 300+法兰 |
| 外环型 | C型 | 带金属外环， ，，，，，，避免纠葛层松散 | 高压、大直径法兰 |
| 内外环型 | D型 | 同时带内环和外环 | 极端工况（如电站阀门） |
质料组合与适用工况
| 金属带质料 | 填充质料 | 适用介质 | 温度规模 |
| 304不锈钢 | 石墨 | 蒸汽、油品、弱酸碱 | -200℃~550℃ |
| 316L不锈钢 | PTFE | 强酸、强碱、有机溶剂 | -200℃~260℃ |
| 钛合金 | 云母 | 高温侵蚀性气体（如氯气） | 200℃~650℃ |
| 因科镍625 | 因科镍625 | 超高温（如裂解炉） | 最高1200℃ |
要害性能参数
| 参数 | 典范值 | 测试标准 |
| 压缩率 | 18%~30% | ASTM F586 |
| 回弹率 | ≥15% | ASTM F36 |
| 密封压力 | 0~42MPa（视类型） | ASME B16.20 |
| 走漏率 | ≤10?? mbar·L/s（氦检） | ISO 15848 |
典范应用领域
- 石油化工：反应釜、管道法兰（高温高压）。。 。。 。
- 电力行业：锅炉、汽轮机法兰密封。。 。。 。
- 制药装备：CIP/SIP系统（需PTFE填充型）。。 。。 。
- LNG装备：低温法兰（-196℃
选型指南
1. 法兰标准：
- ANSI法兰 → 选择ASME B16.20规格
- DIN法兰 → 选择EN 1514规格
2. 介质兼容性：
- 氧化性介质 → 阻止石墨填充（可选云母或PTFE）
- 氢氟酸 → 必需使用PTFE填充+蒙乃尔金属带
3. 压力品级：
- Class 150~300 → 基本型（A型）
- Class 600+ → 内外环型（D型）
常见失效缘故原由与对策
| 失效征象 | 可能缘故原由 | 解决计划 |
| 界面走漏 | 法兰外貌粗糙度缺乏 | 重新加工法兰面至Ra≤3.2μm。。 。。 。 |
| 填充质料吹出 | 超压或未使用内环 | 升级为B型或D型垫片。。 。。 。 |
| 金属带侵蚀 | 介质侵蚀金属带 | 改用钛合金或镍基合金金属带。。 。。 。 |
| 太过压缩变形 | 螺栓扭矩过大 | 按标准扭矩值施工， ，，，，，，使用扭矩扳手。。 。。 。 |
