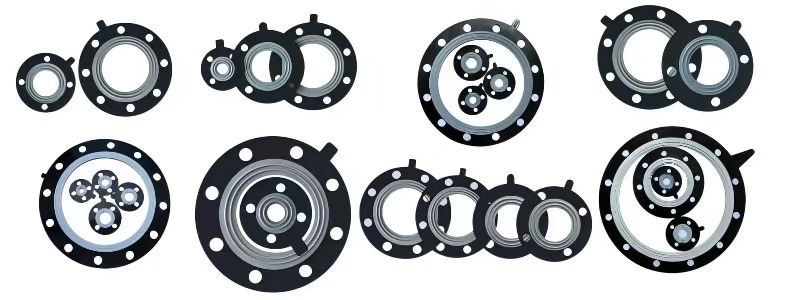

四氟橡胶复合垫片专业说明
四氟橡胶复合垫片是一种立异型的复合密封质料，，，， ，通过特殊工艺将聚四氟乙烯（PTFE）薄膜与高性能橡胶基材完善团结 。。 。。 。。该产品兼具PTFE优异的化学惰性和橡胶质料优异的弹性性能，，，， ，为现代工业密封提供了*新的解决计划 。。 。。 。。
产品焦点特征
1. 双重质料优势
- PTFE外貌层提供**的耐侵蚀性，，，， ，可耐受98%浓硫酸、37%盐酸等强侵蚀介质
- 橡胶下层确保优异的压缩回弹性（回弹率≥25%），，，， ，有用赔偿法兰不平度
2. 卓越的密封性能
- 事情压力规模：0.6-4.0MPa
- 适用温度：-40℃～+150℃（短时可达180℃）
- 即时密封效果，，，， ，装置后无需期待蠕变恢复
3. *著的经济效益
- 相比纯PTFE垫片本钱降低40%
- 装置扭矩仅需35N·m，，，， ，镌汰42%
- 使用寿命延伸2-3倍
典范应用领域
- 石油化工：泵阀法兰、换热器密封
- 食物医药：灌装装备、生物反应器（通过FDA认证）
- 汽车制造：新能源电池冷却系统密封
- 水处置惩罚：海水淡化装备、污水处置惩罚装置
手艺立异亮点
- 激光微孔锚固手艺：PTFE与橡胶团结强度≥8N/mm
- 智能感知系列：可选配压力传感标签，，，， ，实时监测密封状态
- 环保设计：可接纳质料占比＞90%，，，， ，切合RoHS标准
质量包管
产品通过ISO 9001质量治理系统认证，，，， ，并提供以下专业认证：
- 食物级：FDA 21 CFR 177.1550
- 饮用水：NSF/ANSI 61
- 汽车行业：IATF 16949
选型建议
本产品提供标准型（NBR芯）、耐酸型（EPDM芯）、食物级（硅橡胶芯）等多种规格，，，， ，可凭证介质特征、事情温度和压力条件选择合适型号 。。 。。 。。*新推出的石墨烯改性系列导热系数达5.8W/(m·K)，，，， ，适用于特殊散热需求场景 。。 。。 。。
注：产品尺寸笼罩DN15-DN2000全系列，，，， ，专业手艺团队可提供选型支持与定制效劳 。。 。。 。。现实应用时建议凭证详细工况参数举行验证测试 。。 。。 。。
基础性能参数
| 参数项 | 标准型(NBR芯) | 耐酸型(EPDM芯) | 食物级(硅橡胶芯) | 测试标准 |
| 事情温度(℃) | -40~+150 | -30~+180 | -50~+200 | ASTM D2000 |
| 额定压力(MPa) | 2.5 | 4.0 | 1.6 | EN 1514-1 |
| 压缩率(%） | 20±5 | 18±4 | 25±5 | DIN 28090 |
| 回弹率(%) | ≥25 | ≥28 | ≥30 | ASTM F36 |
| PTFE厚度(mm) | 0.2~0.3 | 0.3~0.5 | 0.1~0.2 | ISO 4591 |
| 外貌粗糙度Ra(μm) | ≤3.2 | ≤3.2 | ≤0.8 | ISO 4287 |
尺寸规格表
| 公称直径DN | 内径(mm) | 外径(mm) | 标准厚度(mm) |
| 15 | 16.5 | 54 | 1.5/2.0 |
| 50 | 53 | 102 | 2.0/3.0 |
| 100 | 104 | 158 | 2.5/3.5 |
| 300 | 306 | 370 | 3.0/4.5 |
| 600 | 610 | 685 | 4.0/6.1 |
认证标准清单
| 认证类型 | 认证标准 | 适用型号 |
| 工业通用 | ISO 9001 | 全系列 |
| 食物级 | FDA 21 CFR 177.1550 | 食物级 |
| 汽车行业 | IATF 16949 | 标准型/耐酸型 |
| 环保 | RoHS 2.0 | 全系列 |
| 饮用水 | NSF/ANSI 61 | 食物级 |
选型比照指南
| 工况特点 | 推荐型号 | 焦点优势 |
| 油类介质+中温 | 标准型（NBR芯） | 优异的耐油性 |
| 强酸碱情形 | 耐酸型（EPDM芯） | 周全的耐化学侵蚀 |
| 超高清洁要求 | 食物级（硅橡胶芯） | 超平滑外貌（Ra≤0.8μm） |
| 防静电需求 | 导电型（CR芯） | 可控外貌电阻 |
| 频仍拆卸工况 | 超弹性型（FKM芯） | 抗永世变形能力强 |
立异手艺参数
| 手艺名称 | 手艺指标 | 应用状态 |
| 激光微孔锚固 | 剥离强度≥8N/mm | 已量产 |
| 石墨烯改性PTFE | 导热系数5.8W/(m·K) | 小批量生产 |
| 生物降解橡胶 | 堆肥条件下降解率65%/年 | 研发阶段 |
| 智能感知手艺 | 压力监测精度±0.1MPa | 可选设置 |
手艺参数
| 项目 | 参数 |
| 压缩率 | 15-30% |
| 剥离强度 | ≥3.5N/mm |
| 外貌粗糙度 | Ra≤3.2μm（食物级0.8μm） |
| 即时密封性 | 装置后连忙生效 |
质料组合计划
- 标准型：PTFE+NBR（耐油性好）
- 耐酸型：PTFE+EPDM（耐酸碱）
- 食物级：PTFE+硅橡胶（FDA认证）
- 导电型：PTFE+CR（外貌电阻10?-10?Ω）
典范应用
- 化工管道法兰密封
- 食物制药装备毗连
- 汽车制造密封系统
- 水处置惩罚装备接口
质量认证
- ISO 9001质量治理系统
- FDA 21 CFR 177.1550
- RoHS 2.0环保认证
- NSF/ANSI 61饮用水标准
选型建议
凭证介质特征选择合适材质组合，，，， ，特殊工况可提供定制效劳 。。 。。 。。*新石墨烯改性系列（导热系数5.8W/(m·K)）已投入小批量生产 。。 。。 。。
